AI類似図面検索システム AI Drawing Search

膨大な図面の中から類似する図面・形状を検索

AI類似図面検索システムは、図面、形状の中からAIが学習した特徴により類似の図面・形状を検索するシステムです。キーワードによる検索ではなく、図面に含まれている形状から検索できます。 検索システムとしての利用だけではなく、他システムとの連携や図面ファイルの自動取り込みなど、既存システムに合わせてカスタマイズします。

AI類似図面検索システムの機能

検索機能

  • 手書きによる類似形状検索
  • 寸法線等を含む形状の類似図面検索システム(あいまい検索)
  • 単一形状の類似検索
  • 属性情報と類似図面・形状を組み合わせた検索
  • ユーザーが求める結果を検索に反映する二次学習機能
  • 各種画像・CADファイルに対応(PDF、JPEG、PNG、TIFF、DXF、DWG)

その他・連携機能

  • 図面画像ファイル自動取り込み
  • DWGファイル自動変換・取り込み
  • 属性情報自動取り込み
  • PDFファイル自動変換・取り込み
  • 図面番号指定による図面の読み込み
  • 各種画像図面PDFファイルの表示

図面ファイルの変換と取り込み機能

検索対象とする図面ファイル・画像と属性情報は、AI類似図面検索システムの連携機能により自動的に変換・取り込みます。検索用のファイルを用意する必要がなく、既存のファイルを利用してAI類似図面検索システムを導入することができます。
指定の取り込み方法がある場合や、他システムの連携が必要な場合は、対応可否を確認の上、カスタマイズにて対応いたします。

※CADファイルの変換でレイヤーを指定する場合は、検索対象とするCADファイルを確認の上、連携機能を開発いたします。

AIの自動学習機能について

当社のAI類似図面検索システムでは検索精度を高めるため、検索対象の図面に合わせたAIモデル(図面の特徴する解析し類似を判定するAI)を構築しております。
新しく追加された図面を対象にAIモデルの再学習するAI自動学習機能は、システムの使用方法、図面の内容に合わせてのご提案となります。

システム導入時に高い検索精度で最適なAIモデルを構築し、AIモデルを使用して検索しますが、AI自動学習機能により不要な図面や誤った図面も学習する可能性があり、システム導入当初から精度が落ちる可能性があります。
そのため、当社ではAI自動学習機能ではなく、検索精度の改善が必要な場合に、AIモデルの再調整をさせていただく方法をおすすめしております。

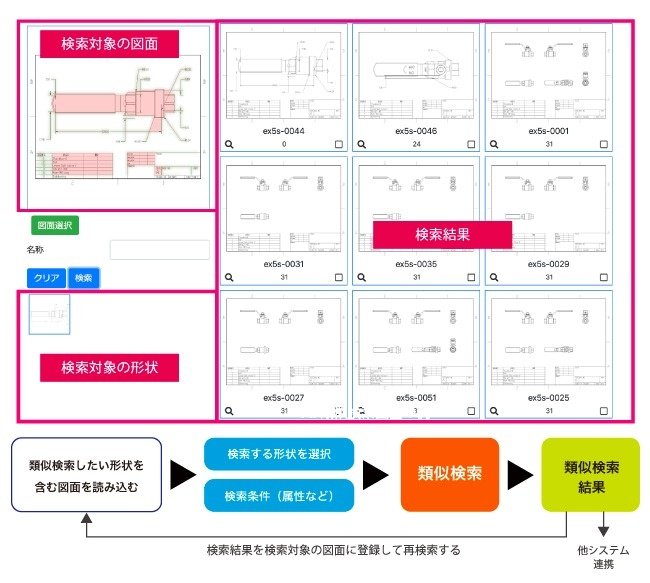

類似図面検索の流れ



  1. 類似検索したい形状を含む図面を読み込む
  2. 検索する形状を選択
  3. 検索条件として属性情報等を含める場合は、検索条件を入力する
  4. 類似検索
  5. 類似検索結果を確認
  6. 検索結果に表示されている図面を検索対象に登録して再検索
  7. (他システムと連携している場合は、他システムを起動・連携)

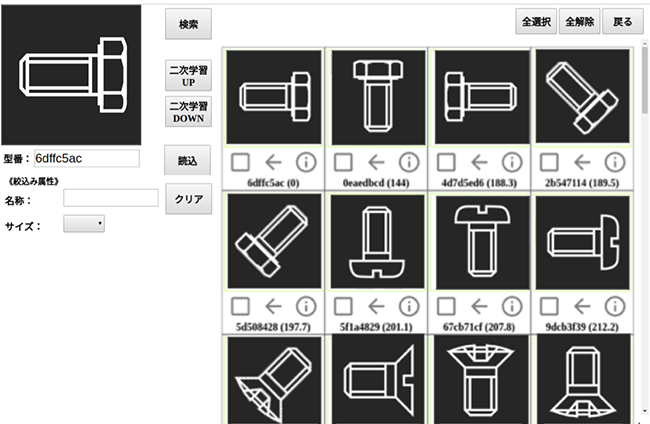

単一形状の類似検索

シンプルな図面や部品、金型などの形状の類似検索に適しています。 手書き機能を使用して検索したい形状を手書きで描き、形状を検索することができます。

図面ファイル(CADファイル)で、検索する形状が明確な場合は、自動変換・取り込みの際に、指定のレイヤーのみを単一形状で使用できるよう変換します。また、検索対象とする形状の画像と検索結果として表示する画像を分けることも可能です。

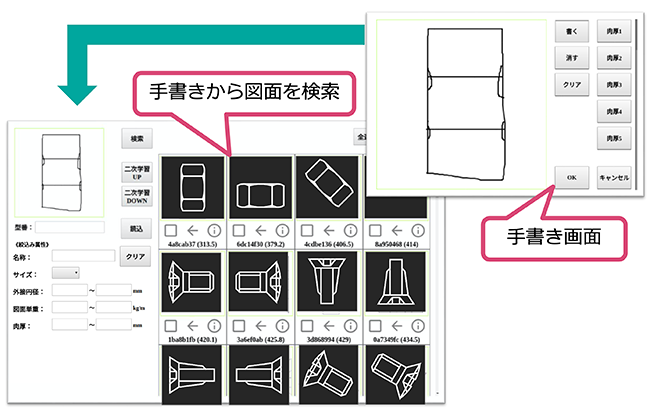

手書きによる類似検索例

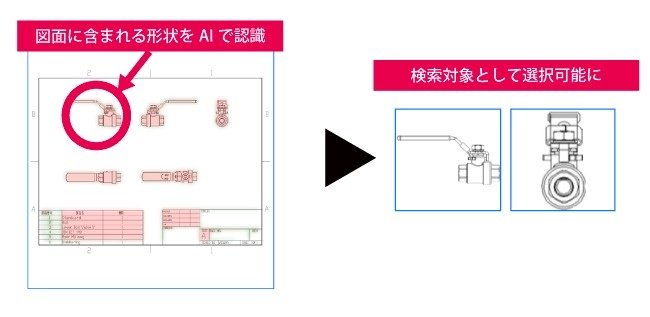

寸法線などを含む形状の類似検索(あいまい検索)

CADファイルのレイヤーが細かく分けられていない場合や寸法線などを含む複雑な図面の場合に有効です。図面に含まれている寸法線を含む形状をAIが自動的に認識し、検索対象の条件に登録します。寸法線を含んでいる場合でも、高精度な類似検索が可能です。



導入事例

導入事例1 図面から過去の設計技術情報、品質情報を参照する



要望 AI類似図面検索システムでの実現
利用シーン 過去に製造した類似品の品質履歴を検索したい 類似検索結果を製造履歴管理システムに連携
図面形式 AutoCAD DWG形式 単一形状のDWGファイルをPNGファイルに自動変換し取り込み
全体件数 約10万件 (サーバ 1台) 日々の更新図面はバッチ処理でAI類似図面検索システムへ取り込み
検索方式 形状のみ類似形状検索、手書き形状検索 単一形状の類似検索と属性情報を併用した類似検索
利用部門 製造・生産管理部門 約30名 イントラ環境下で複数工場で利用、タブレットで手書き検索
検索時間 3秒
従来システムより図面検索時間を大幅に削減

主な機能

  • 手書きによる類似形状検索
  • 単一形状の類似検索
  • 属性情報と類似図面・形状を組み合わせた検索
  • ユーザーが求める結果を検索に反映する二次学習機能
  • 各種画像・CADファイルに対応

導入事例2 寸法等を含む形状によるあいまい検索



要望 AI類似図面検索システムでの実現
利用シーン 寸法を含む形状のかたまりの形状が、過去の作図図面内に含まれていれば抽出、流用設計し、作図効率アップにつなげたい 過去の図面、新規図面を自動で取り込み
図面形式 PDF形式
製品図 三面図、姿図形状あり、寸法、注記、部品表、表題欄あり
PDFファイルから自動変換し、AIで形状を認識
全体件数 約5万枚 日々の更新図面はバッチ処理でAI類似図面検索システムへ取り込み
検索方式 寸法線等を含む形状の類似図面検索(あいまい検索)
利用部門 設計部門 約10名 設計部門 約10名
検索時間 10秒以内(使用環境による)

お客様の声

  • PDFの類似図面検索が実現できた。
  • 検索精度については、寸法要素を含んでも類似精度は落ちず、満足できる結果が得られている。
  • 既存の図面管理システムでは、図面名、商品名のテ キスト検索しかできなかった。AI類似図面検索システムを使用することで、検索効率が向上に大きく貢献できた。(調査検討時間2割減)

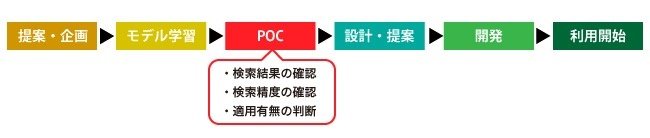

導入の流れ

AI類似図面検索システムでは、システム導入の前に検索精度や利用方法をご確認頂くため、POCによる事前検証をおすすめしております。また、図面ファイルの自動変換・取り込み等の連携機能が必要な場合は、変換が可能か確認いたします。

AI類似図面検索システムの機能、精度に関する説明やデモ、ご相談はお問い合わせフォームよりお問い合わせ下さい。
お問い合わせ時に、
・業種
・図面の特徴(CADソフト、手書き、ファイル形式など)
・図面の管理方法(管理ソフトの有無など)
・お困りごと、目的
をご記入いただけると内容に合わせたご説明が可能です。



  • ご要件を確認し、弊社より実現可能なご提案をさせていただきます。
  • サンプルデータによりモデル学習を実施し、検証、実施結果をご報告させていただきます。
  • POCは検証内容に合わせてお見積りをさせていただきます。
